Mesa Automática para Medição de Roupas

Modelo:
MEASUREfix
Version 2
Código: 10.101.00361 Categoria: Sala de Corte
Mesa Automática para Medição de Roupas
Mesa Automática para Medição de Roupas
  • Mesa Automática para Medição de Roupas
  • Mesa Automática para Medição de Roupas

Mesa de medição digital linear para a indústria de vestuário, patenteada e projetada para oferecer a mais alta precisão em todas as peças medidas. Auxilia na obtenção de valores precisos, registrando automaticamente e extraindo as informações necessárias para a tomada de decisões como, por exemplo, quando há desvio das dimensões esperadas.



Indicações:
Mesa Automática para Medição de Roupas
Mesa Automática para Medição de Roupas
  • Mesa Automática para Medição de Roupas
  • Mesa Automática para Medição de Roupas

Bem vindo à Indústria 4.0

Processo confiável e de alto desempenho

• Processos confiáveis e de alto desempenho para medir diferentes superfícies e artigos têxteis;
• Sensores em forma de ponto especial para têxteis, medições confiáveis na faixa submicrométrica para superfícies exigentes;
• Medições repetíveis até a faixa submicrométrica;
• Posicionamento preciso de objetos com desvio de linearidade de 0,06%;
• Processamento de sinal inteligente no sensor;
• Velocidade de medição extremamente rápida e infinitamente ajustável graças aos curtos ciclos de medição.

Software operacional pré-instalado

• Windows 10 instalado;
• Modo de administrador e operador;
• Registro de administrador e operador via chip RFID;
• Velocidade ajustável de medição de 5 níveis, de muito lenta a muito rápida;
• Modos de aceitação ajustável para medições;
• Botão de repetir e aceitar;
• Software autônomo opcional disponível.

Fácil de usar e integrar

• Instalação rápida e econômica por meio do Plug & Play;
• Ajuste fácil e rápido da medição, levando em consideração quaisquer tolerâncias;
• Inovador display touch Screen de 10 polegadas de fácil operação;
• Sensores calibrados de fábrica com saída de valor medido em milímetros;
• Tolerâncias ajustáveis para cada parte a ser medida;
• Interface J-son para integração interna;
• Software autônomo (a pedido).

ROI

• Menor tempo de treinamento para operadores novos;
• Redução drástica do tempo de processamento para medições;
• Redução drástica de auditorias internas rejeitadas;
• Redução de reclamações de clientes para medições;
• Sem papelada para relatórios;
• Nenhum número virado por processamento de dados errado.

Tecnologia

Como as aplicações no setor têxtil são bastante diferentes, utilizamos unidades de medição de altíssima qualidade, que reagem a uma grande variedade de materiais com alta precisão. Garantindo uma reação rápida e reprodutibilidade precisa dos valores medidos. Os valores medidos são registrados em milissegundos e na faixa submicrométrica.
O sistema linear flexível MEASUREfix permite que você inspecione diferentes peças como: Camisetas, Calça, Calça cargo, Ternos, Saias, Suéteres etc.
Comparando a medição solicitada com a real, uma vez que são consideradas as tolerâncias aplicadas. Não existe uma decisão subjetiva do inspetor. A decisão se uma peça de roupa está de acordo com o padrão é uma decisão objetiva da MESUREfix.

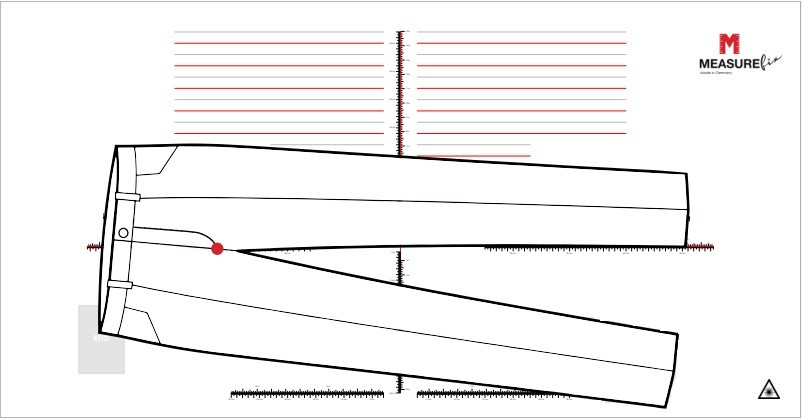

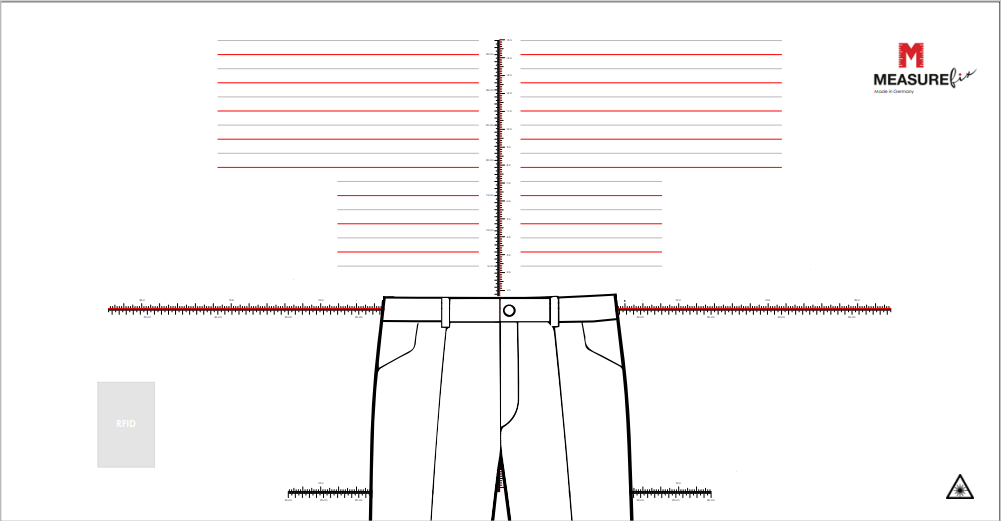

Como colocar uma roupa para medir uma área específica:

Como funciona

O MEASUREfix é um sistema flexível que pode ser integrado a qualquer software interno existente usando a interface JSON ou executado com um software cliente MCC.

As especificações de estilo devem ser programadas no sistema, incluindo os seguintes dados:
• áreas a serem medidas
• cm ou polegadas esperados para cada peça de roupa
• tolerâncias
• ajuste fino por “drop down”
• colocação da roupa e sequência a ser medida

Uma vez programado, o estilo é registrado. Ele pode ser recuperado sempre que necessário.
Para iniciar o processo de medição, a vestimenta pode ser identificada por código de barras ou RFID. As medidas esperadas serão mostradas automaticamente no painel de toque. Após colocar a vestimenta, a mesa irá medir, registrar os dados e compará-los com os valores esperados. Se a roupa for aceita, um sinal será exibido. Se uma peça de roupa for rejeitada por estar fora da tolerância, um sinal correspondente indicará um problema.

O operador pode ajustar a velocidade de processamento de acordo com sua necessidade, mantendo o dedo silencioso e o registro será executado. Mover a roupa ou os dedos não permitirá o registro da medição. Em caso de erro ou não ter certeza do registro você pode apertar REDO no toque, e a operação será repetida.

Com um sistema ágil você pode transformar a forma como sua empresa mede cada peça.

Ficha Técnica:

Comprimento    1500 mm
Largura    780 mm
Altura    930 mm
Peso    55 KG
Precisão de repetição    1…32μm
Erro de linearidade    ± 0.19%
Tempo de resposta / tempo de lançamento    0.8 ms
Taxa de medição    2.5 kHz
Classe laser    2
Variação de temperatura    ± 0.065% Sde/K
Temperatura de operação    −10 … +50 °C
Classe de segurança    IP 67
Luz Ambiente    < 100 kLux
Tensão    110 – 220 V
Monitor de toque    10 Inch (15 Inch available)
Lasers de posicionamento    3 Units (expandable to 8)
Sistema operacional    Windows 10 (64bit)
Portas    4 USB 3.0, 4 USB 2.0, and 6 COM ports
SSD    DDR4 2133 MHz SO-DIMM memory up to 16GB
Display Ports    3 independent displays with HDMI, DP, eDP, and LVDS outputs
CPU    7th/6th Gen Intel® Embedded Mobile Kaby Lake-U/Skylake-UCore™ i7/i5/i3/ Celeron® Processor, DC, 15W
Leitor RFID    Instalado
